現(xiàn)在很多朋友非常的糾結(jié)，硅橡膠到底分為哪些種類，他們能夠用來做些什么呢?，F(xiàn)在硅膠制品生產(chǎn)廠家在國內(nèi)地區(qū)有上千個，而硅橡膠主要用于硅膠制品的產(chǎn)品生產(chǎn)加工原材料使用，從而留到市場得到廣大客戶的選購，在根據(jù)客戶不同的需求和特性，硅橡膠制品廠家就可以采用不同材質(zhì)硬度和顏色的原材料進(jìn)行混煉膠，硅橡膠也是橡膠中的一種，硅橡膠的性能特點相對橡膠要好一點，它能在低溫-50度情況下穩(wěn)定使用，高溫可達(dá)到250度左右，透氣性能好，它的氧氣透氣率在合成硅聚合物中是最好的，現(xiàn)在我們廣大客戶一般常用在醫(yī)療行業(yè)和電子行業(yè)當(dāng)中，硅橡膠又可分為兩種，高溫硫化硅橡膠，室溫硫化硅膠兩種。

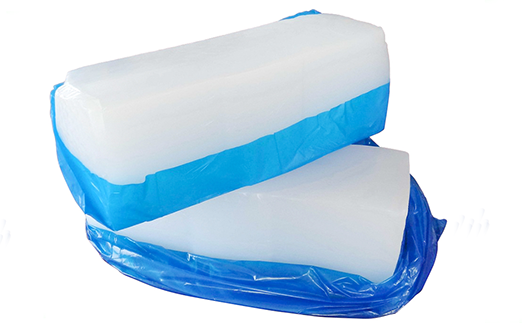

高溫硫化硅橡膠：

硅膠具有優(yōu)良的耐高低溫性能，可在-60～250℃范圍內(nèi)長期使用，并且還有優(yōu)良的電氣絕緣性能，能耐臭氧、耐氣候老化，憎水、防潮，并有良好的生理惰性。因而，它在航天、航空、電子、電氣、建筑、機(jī)械、冶金、汽車、儀器儀表、紡織、化工、輕工、食品、醫(yī)藥衛(wèi)生等部門都有廣泛的應(yīng)用。尤其是在電子電氣領(lǐng)域。

是矽膠中加入硫化劑等配合劑后，經(jīng)加熱使橡膠分子產(chǎn)生交聯(lián)反應(yīng)，成為高彈性的硫化膠，這是橡膠制品生產(chǎn)最主要的傳統(tǒng)硫化方法，謂之熱硫化。

基質(zhì)：以乙烯基矽膠為基質(zhì)，加以填料和顏料等。

硫化劑：二氯過氧化苯甲酰。

硅橡膠按其硫化特性可分為熱硫化型硅橡膠和室溫硫化型硅橡膠兩類。按性能和用途的不同可分為通用型、超耐低溫型、超耐高溫型、高強(qiáng)力型、耐油型、醫(yī)用型等。按所用單體的不同,可分為甲基乙烯基硅橡膠、甲基苯基乙烯基硅橡膠、氟硅、腈硅橡膠等

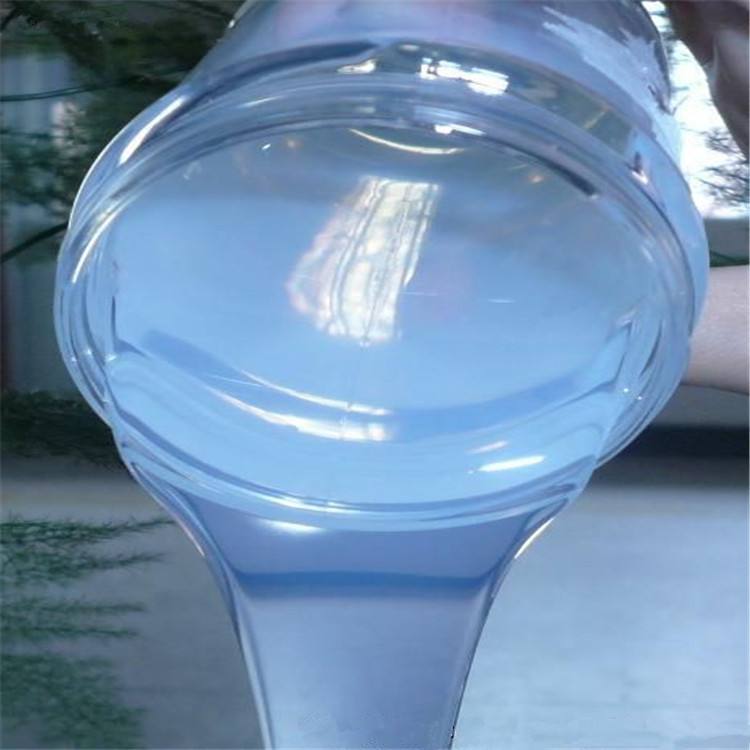

室溫硫化硅橡膠：

室溫硫化硅橡膠（RTV）在分子鏈的兩端（有時中間也有）各帶有一個或兩個官能團(tuán)，在一定條件下（空氣中的水分或適當(dāng)?shù)拇呋瘎@些官能團(tuán)可發(fā)生反應(yīng)，從而形成高分子量的交聯(lián)結(jié)構(gòu)。

按其硫化機(jī)理可分為縮合型和加成型；

按其包裝方式可分為雙組分和單組分兩種類型。

特點

單組分室溫硫化硅橡膠：

RTV-1膠與聚硫橡膠、取氨酯橡膠等一起被用作粘合劑，但RTV-1膠具有如下特點：

1.所有組分混勻后包裝在一個容器中，只要擠出膠料，遇空氣中潮氣即可硫化成彈性體，使用涂布方便；

2.溫度對膠料黏度影響不大，無論寒冬、酷暑均可采用相同的操作方法；

3.根據(jù)需要，可制成黏度流動型產(chǎn)品用作涂料，又可制成不流動的觸變型產(chǎn)品，用作垂直填縫隙密封；

4.在很寬溫度范圍（-60℃至300℃）內(nèi)保持橡膠彈性；

5.對大多數(shù)基材粘接性優(yōu)良，如果使用底涂劑，粘接性更佳；

6.濕度對硫化硬度影響不大；

7.電氣性能優(yōu)良；

8.硫化時不吸熱不放熱；

9.壓縮成或拉伸的回彈性優(yōu)良；

10.除醋酸型及酮肟型外，沒有腐蝕性，硫化膠呈化學(xué)惰性；

11.耐熱、耐寒、耐候性優(yōu)良；

12.可制成透明產(chǎn)品，也可調(diào)制成各種顏色。

雙組分室溫硫化硅橡膠：

RTV-2膠與RTV-1膠及其他雙組分體系相比，具有下列優(yōu)點：

1.使用比較方便，不用加熱、加壓設(shè)備，只需將基礎(chǔ)膠料與催化劑混合，即可硫化成彈性體，且無吸熱或放熱問題。聚酯樹脂及環(huán)氧樹脂雖可在相似條件下使用，但固化時有放熱的缺點。

2.根據(jù)加工及應(yīng)用需要，可制成從低黏度的油狀物到高稠度的膏狀物或膩子膠產(chǎn)品，通過變化催化劑品種、用量以及硫化條件，可獲得不同性能的硫化膠。

3.RTV-1膠的硫化過程，是通過接觸空氣中潮氣，由表及里慢慢硫化，而RTV-2膠則是里外同時硫化。

4.RTV-1膠對大部分基材粘接性良好，而RTV-2膠對大部分基材脫模性良好，加之收縮率小，故被廣泛用于制軟模。當(dāng)膠料中加入增黏劑或基材表面先用底涂劑處理，則RTV-2膠也可獲得良好的粘接性。

5.RTV-2膠具有混煉硅橡膠及RTV-1膠所具有的耐熱性、耐寒性、耐候性、抗電弧性及電氣絕緣性，在很寬的溫度范圍內(nèi)（-60℃至300℃）內(nèi)保持橡膠特性，并具有良好的吸振性。

雙組分室溫硫化硅橡膠硅氧烷主鏈上的側(cè)基除甲基外，可以用其它基團(tuán)如苯基、三氟丙基、氰乙基等所取代，以提高其耐低溫、耐熱、耐輻射或耐溶劑等性能。同時，根據(jù)需要還可加入耐熱、阻燃、導(dǎo)熱、導(dǎo)電的添加劑，以制得具有耐燒蝕、阻燃、導(dǎo)熱和導(dǎo)電性能的硅橡膠。

甲基室溫硫化硅橡膠

甲基室溫硫化硅橡膠為通用硅橡膠的老品種，具有耐水、耐臭氧、耐電弧、耐電暈和耐氣候老化等優(yōu)點。 它可一60～200℃溫度范圍內(nèi)使用。因此，廣泛用作電子電器元件的灌注和密封材料，儀器儀表的防潮、防震、耐高低溫灌注和密封材料。也可用于制造模具,用于澆鑄聚酯樹脂、環(huán)氧樹脂和低熔點合金零部件。也可用作齒科的印模材料。

用甲基室溫硫化硅橡膠涂布在棉布、紙袋上，可做成用于輸送粘性物品的輸送帶和包裝袋。

甲基雙苯基室溫硫化硅橡膠

甲基雙苯基室溫硫化硅橡膠除具有甲基室溫硫化硅橡膠的優(yōu)良性能外，比甲基室溫硫化硅橡膠具有更寬的使用溫度范圍（-100～250℃）。苯基含量在2.5～5%的低苯基室溫硫化硅橡膠（108-1）可在-120℃低溫條件下保持彈性，是目前硅橡膠中低溫性能最好的一個品種;苯基含量在10～20%的室溫膠（108-2）具有很好的耐輻照、耐燒蝕和自熄性，若在其中加入一定量的耐熱添加劑如Fe2O3，等可提高熱老化性能，適用于250℃以上高溫下使用或做耐燒蝕膩子涂層和包封材料等。

甲基苯基室溫膠與其它室溫膠一樣，可做浸漬、印模和脫膜使用。如欲增加與其它材料的粘著力,必須在使用該材料之前，對被粘著的材料進(jìn)行表面處理，表面處理的步驟如下：用丙酮溶劑對材料表面清洗1～2次,然后用表面劑處理1～2次，在60℃烘箱內(nèi)烘數(shù)分鐘，此時在材料表面形成一層少有粘手的膜，就可上膠。

甲基嵌段室溫硫化硅橡膠

甲基嵌段室溫硫化硅橡膠是甲基室溫硫化硅橡膠的改性品種，它是由羥基封頭的聚二甲基硅氧烷（107膠）和甲基三乙氧基硅烷低聚物（分子量3～5）的共聚體。在二丁基二月桂酸錫的催化下，聚二甲基硅氧烷中的羥基和聚甲基三乙氧基硅烷中的乙氧基縮合生成三向結(jié)構(gòu)的聚合體，經(jīng)硫化后的彈往體比甲基室溫硫化硅橡膠具有較高的機(jī)械強(qiáng)度和粘接力，可在一70～200℃溫度范圍內(nèi)長期使用。

甲基嵌段室溫硫化硅橡膠具有防震、防潮、防水、透氣、耐臭氧、耐氣候老化、耐弱酸弱堿性能。它的電氣絕緣性能很好，還具有很好的粘結(jié)性，而且成本低。因此，可廣泛用于灌封、涂層、印模、脫模、釋放藥物載體等場合。用甲基嵌段室溫膠灌封的電子元器件有防震、防潮、密封、絕緣、穩(wěn)定各項參數(shù)等作用。把甲基嵌段室溫膠直接涂布到揚(yáng)聲器上，可減少和消除揚(yáng)聲器的中頻各點，經(jīng)硫化后揚(yáng)聲器諧振頻率性能可降低20赫芝左右。在甲基嵌段室溫膠中配合入一定量的添加劑后可用作紙張防粘劑。在食品工業(yè)的糖果、餅干傳送帶上涂上一層薄薄的甲基嵌段室溫膠后，可改善帆布的防粘性能，從而改善了食品的外觀，提高原料的利用率。

在甲基嵌段室溫膠中加入適量的氣相法白炭黑，可用于安裝窗戶玻璃、幕墻、窗框、預(yù)制板的接縫、機(jī)場跑道的伸縮縫。此外，還可做電子計算機(jī)存貯器中磁芯和模板的粘合劑，還可做導(dǎo)電硅橡膠和不導(dǎo)電硅橡膠的粘合劑等。用甲基嵌段室溫硫化硅橡膠處理織物可提高織物的手感、柔軟和耐曲磨性。

室溫硫化睛硅橡膠

室溫硫化腈硅橡膠是聚β-腈乙基甲基硅氧烷，室溫硫化猜硅橡膠除具有硅橡膠的耐光、耐臭氧、耐潮、耐高低溫和優(yōu)良的電絕緣性能外，主要特點是耐非極性溶劑如耐脂肪族、芳香族溶劑的性能好，其耐油性能與普通耐油丁腈橡膠相接近，可用作油污染部件及耐油電子元件的密封注料灌。

室溫硫化氟硅橡膠

室溫硫化氟硅橡膠是聚γ-三氟丙基甲基硅氧烷，它的主要特點是具有耐燃料油、耐溶劑和高溫抗降解性能，還具有良好的擠出性能。主要用于超音速飛機(jī)整體油箱的密封、嵌縫，氟硅橡膠墊圈，墊片的粘結(jié)固定；硅橡膠和氟硅橡膠的粘合，以及化學(xué)工程和一般工業(yè)上耐燃料油；耐溶劑部位的粘結(jié)。

室溫硫化苯撐硅橡膠

室溫硫化苯撐硅橡膠是硅苯（聯(lián)苯）撐硅氧烷聚合物，它的突出優(yōu)點是具有優(yōu)異的耐高能射線性能。試驗證明經(jīng)受1x109倫琴γ-射線或1xl018中子/厘米2的中子照射后，仍可保持橡膠彈性，比室溫硫化甲基硅橡膠大10～15倍，比室溫硫化苯基硅橡膠大5～10倍。

室溫硫化苯撐硅橡膠可適用原子能工業(yè)、核動力裝置以及宇宙飛行等方面作為耐高溫、耐輻射的粘接密封材料以及電機(jī)的絕緣保護(hù)層等。
